Solid State Sensor Sauerstoff
Solid State Sensor Sauerstoff

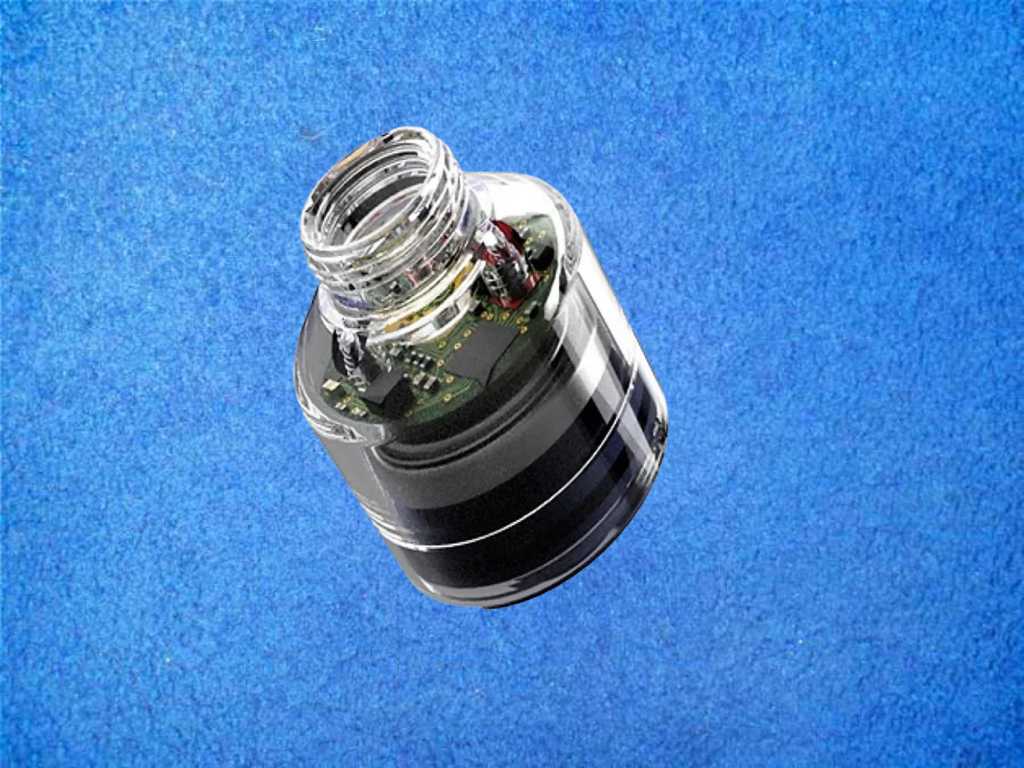

Der Solid State Sensor Green Flash kann gegen den analogen Sauerstoffsensor ausgetauscht werden, ohne zusätzliche Elektronik oder zusätzlichen Akku.Der Solid State Sensor für Sauerstoff verfügt über eine zum Patent angemeldete intelligente Schnittstelle, die den Einsatz des Sensors sowohl in analogen als auch in digitalen Instrumenten ermöglicht:
Wenn der Solid State Sensor für Sauerstoff in einem Rebreather mit einer Eingangsimpedanz zwischen 10kOhm und 150kOhm installiert ist, gibt der Solid State Sensor ein analoges Signal mit ca. 10mV bei 0,21 bar pO2 aus.
Spezifikation - Solid State Sensor
• Sensor-Anschluß: SMB / vergoldeter Koaxialstecker (COAX)
• Messbereich O2-Fraktion: 10..100% O2
• Messbereich pO2: 0,1 - 2,0 bar
• Reaktionszeit t63/2s
• Betriebstemperatur: 0..40°C
• Lagertemperatur: -10..60°C
• Genauigkeit: konform mit ISO80601-2-55:2018
• Batteriekapazität: >900 mAh für ca. 300 - 400 Tauchstunden
• Lebenserwartung: ca. 15.000 Tauchstunden
Maße
• größter Ø ca. 30,9mm
• Höhe ohne Gewinde ca. 33,3mm
• Gewinde-Länge ca. 6mm
• Höhe ohne SMB Winkelstecker: ca. 39,3mm
• Höhe mit SMB Winkelstecker: ca. 47,5mm
• Gewinde: M16x1
Adapter für den Solid State Sensor:

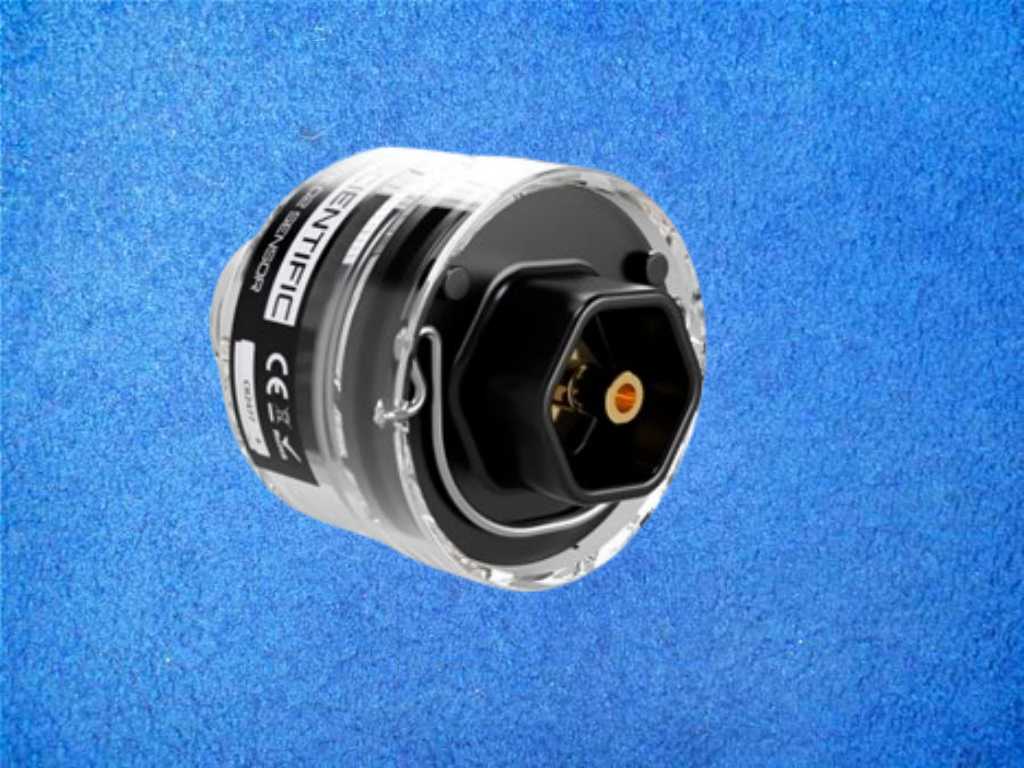

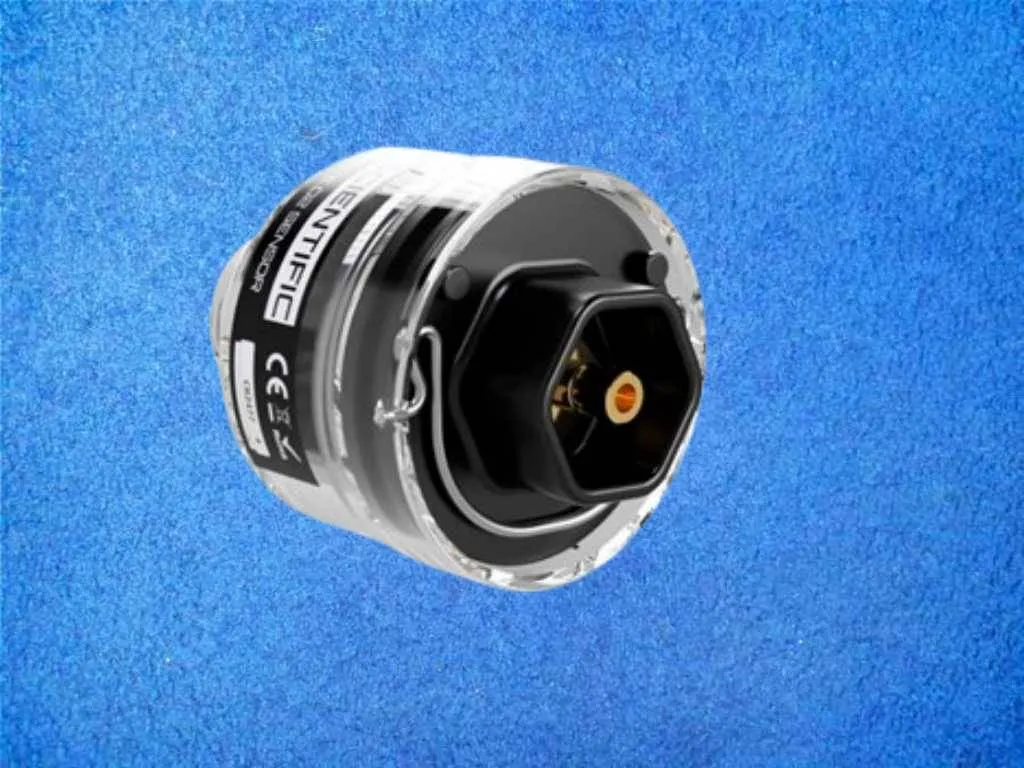

| - SMB-Anschluß, ohne zusätzlichen Adapter (sh. 1tes Bild) |  |

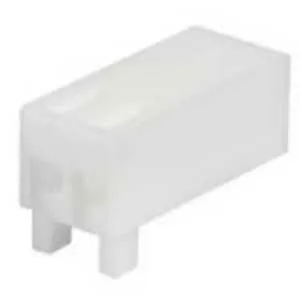

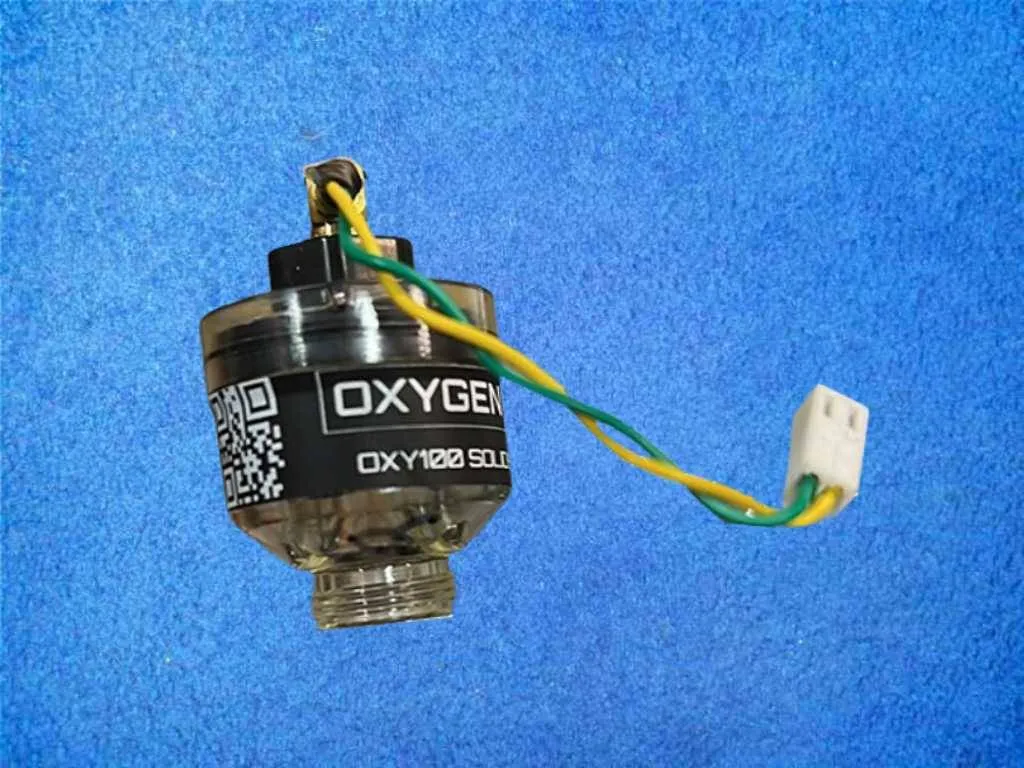

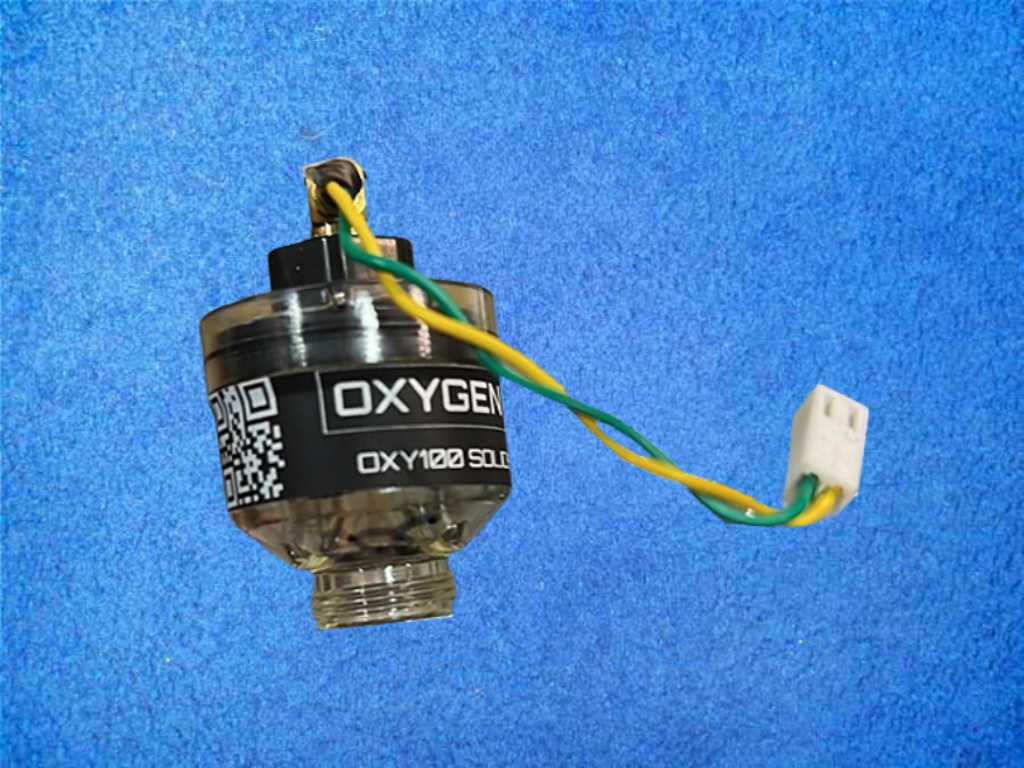

| - Adapter SMB auf 2 polig Molex-Buchse (sh. 3tes Bild) |  |

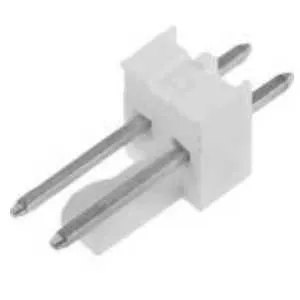

| - Adapter SMB auf 2 polig Molex-Stecker |  |

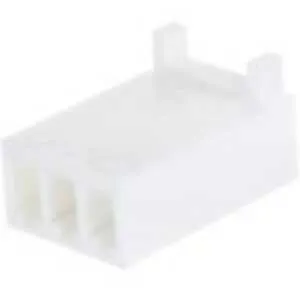

| - Adapter SMB auf 3 polig Molex-Buchse |  |

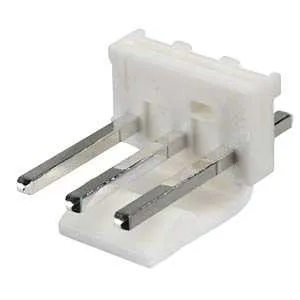

| - SMB auf 3 polig Molex-Stecker, zB. für Kiss Sidewinder sowie Sidewinder-Clone |  |
| - SMB Winkelstecker auf SMB Winkelstecker, zB. für JJ CCR |  |
Mehr Sicherheit – Galvanische Zellen vergessen – Solid State Sensor jetzt sichern
zur Info !!
Wichtige Betriebshinweise für den Solid-State-Sauerstoffsensor:- Temperatureinfluss auf die Präzision: Bei Umgebungstemperaturen über 40 °C kann die Messgenauigkeit des Sensors beeinträchtigt werden.
- Batterielaufzeit: Der Betrieb bei Temperaturen unter 10 °C führt systembedingt zu einem erhöhten Energiebedarf und somit zu einer verkürzten Batterielaufzeit.
ähnlich Abb.
Dieses Produkt hat keine CE.
Es dient zur Demonstrationszwecken oder für die Ausfuhr aus der Europäischen Union.
Der Solid State Sensor verfügt über einen Sauerstoffempfindlichen Sensorpunkt, der einen speziellen Farbstoff enthält. Wenn dieser Farbstoff mit grünem Licht angeregt wird, beginnt er zu fluoreszieren und sendet rotes Licht aus. Sauerstoff löscht die Fluoreszenz. Je höher der Sauerstoff-Partialdruck ist, desto geringer sind Amplitude und Lebensdauer des roten Fluoreszenzsignals.
Der Solid State Sensor regt den Sensorpunkt mit einem grünen Licht an, das mit einem sinusförmigen Signal moduliert ist. Das Fluoreszenzsignal wird mit einem Hochgeschwindigkeits-ADC erfasst: gemessen. Anschließend führt der Solid State Sauerstoffsensor eine Fast-Fourier-Transformation durch, um Amplitude und Lebensdauer der Fluoreszenz zu berechnen, eine Temperaturkompensation durchzuführen und schließlich den pO2 basierend auf Kalibrierungswerten zu berechnen, die während des Produktionsprozesses des Sensors ermittelt wurden.
Der Solid State Sensor schaltet automatisch zwischen 3 Betriebsmodi um:
▪ Schlafmodus: Wenn der Sensor nicht installiert ist, befindet er sich im Schlafmodus, um Batteriestrom zu sparen. In diesem Modus misst er einmal alle 20 Sekunden.
▪ Standby-Modus: In diesem Modus wird alle 15 Sekunden eine Pilotmessung durchgeführt. Wenn dann der gemessene pO2 größer als 0,3 bar (> 30% O2) ist, wechselt der Sensor in den Messmodus.
▪ Messmodus: In diesem Modus wird alle 2 Sekunden eine Messung durchgeführt und je nach elektrischer Schnittstelle analoge oder digitale Daten ausgegeben. Sobald der pO2 für mindestens eine Stunde unter 0,3 bar (> 30% O2) fällt, verlässt der Sensor den Messmodus und kehrt in den Standby-Modus zurück.
VORSICHT !!
Helles Licht und insbesondere Fluoreszenzlicht können störend wirken und zu falschen Sensormesswerten führen. Verwenden Sie den Sensor im Gehäuse eines Messsystems oder in einer lichtgeschützten Umgebung.
Der Solid State Sensor regt den Sensorpunkt mit einem grünen Licht an, das mit einem sinusförmigen Signal moduliert ist. Das Fluoreszenzsignal wird mit einem Hochgeschwindigkeits-ADC erfasst: gemessen. Anschließend führt der Solid State Sauerstoffsensor eine Fast-Fourier-Transformation durch, um Amplitude und Lebensdauer der Fluoreszenz zu berechnen, eine Temperaturkompensation durchzuführen und schließlich den pO2 basierend auf Kalibrierungswerten zu berechnen, die während des Produktionsprozesses des Sensors ermittelt wurden.
Der Solid State Sensor schaltet automatisch zwischen 3 Betriebsmodi um:
▪ Schlafmodus: Wenn der Sensor nicht installiert ist, befindet er sich im Schlafmodus, um Batteriestrom zu sparen. In diesem Modus misst er einmal alle 20 Sekunden.
▪ Standby-Modus: In diesem Modus wird alle 15 Sekunden eine Pilotmessung durchgeführt. Wenn dann der gemessene pO2 größer als 0,3 bar (> 30% O2) ist, wechselt der Sensor in den Messmodus.
▪ Messmodus: In diesem Modus wird alle 2 Sekunden eine Messung durchgeführt und je nach elektrischer Schnittstelle analoge oder digitale Daten ausgegeben. Sobald der pO2 für mindestens eine Stunde unter 0,3 bar (> 30% O2) fällt, verlässt der Sensor den Messmodus und kehrt in den Standby-Modus zurück.
VORSICHT !!
Helles Licht und insbesondere Fluoreszenzlicht können störend wirken und zu falschen Sensormesswerten führen. Verwenden Sie den Sensor im Gehäuse eines Messsystems oder in einer lichtgeschützten Umgebung.
